1、柴油烤包器设备系统功能描述：

（1）主烧嘴选择

根据现场适用条件以及需方需求，系统方案设计如下：

烤包器设备选用FSTY-1500柴油烧嘴，该烧嘴具有如下特点：

Ø 喷出速度高，火焰长，调节比大，并具有电子点火、火焰监测和熄火保护功能。

Ø 每个烧嘴配有专用点火控制箱，操作方便。

Ø 安装方便，故障率低。

（2）燃油系统配置

该系统系统包括油罐、油泵、压力显示仪表、手动阀门、切断阀等。燃油压力由根据实际工况调**0.2-0.4MPa。

（3）供风系统配置

系统供风系统采用离心风机，变频拖动。操作员可手动调节风机频率，配合油量调节，确保燃油与助燃空气混合燃烧充分。

（4）点火方式

燃烧器配套就地点火箱，通过点火控制箱的按钮进行手动操作。

点火装置采用高能点火枪，点火功率强劲，点火成功率高。点火时采用小火点大火方式，启动点火程序时首先点燃小火，待小火稳定燃烧后开启调节阀门，运行大火模式。

（5）火焰检测

燃烧器配套有观火镜可以直接观察火焰燃烧情况。点火系统配套火焰检测器，与点火控制器连接，火焰检测灵敏，熄火立即切断燃油功能。

2、电控系统

该系统电控部分包括点火箱、油泵控制、火检系统、风机系统、切断系统等。其实现的功能如下：

（1）点火箱具有电子点火功能，连锁配套的火检装置，可实现熄火保护功能，意外熄火时可立即切断对应油路的电磁阀；

（2）点火箱内预留运行状态反馈干点，如点火成功、点火失败报警等；

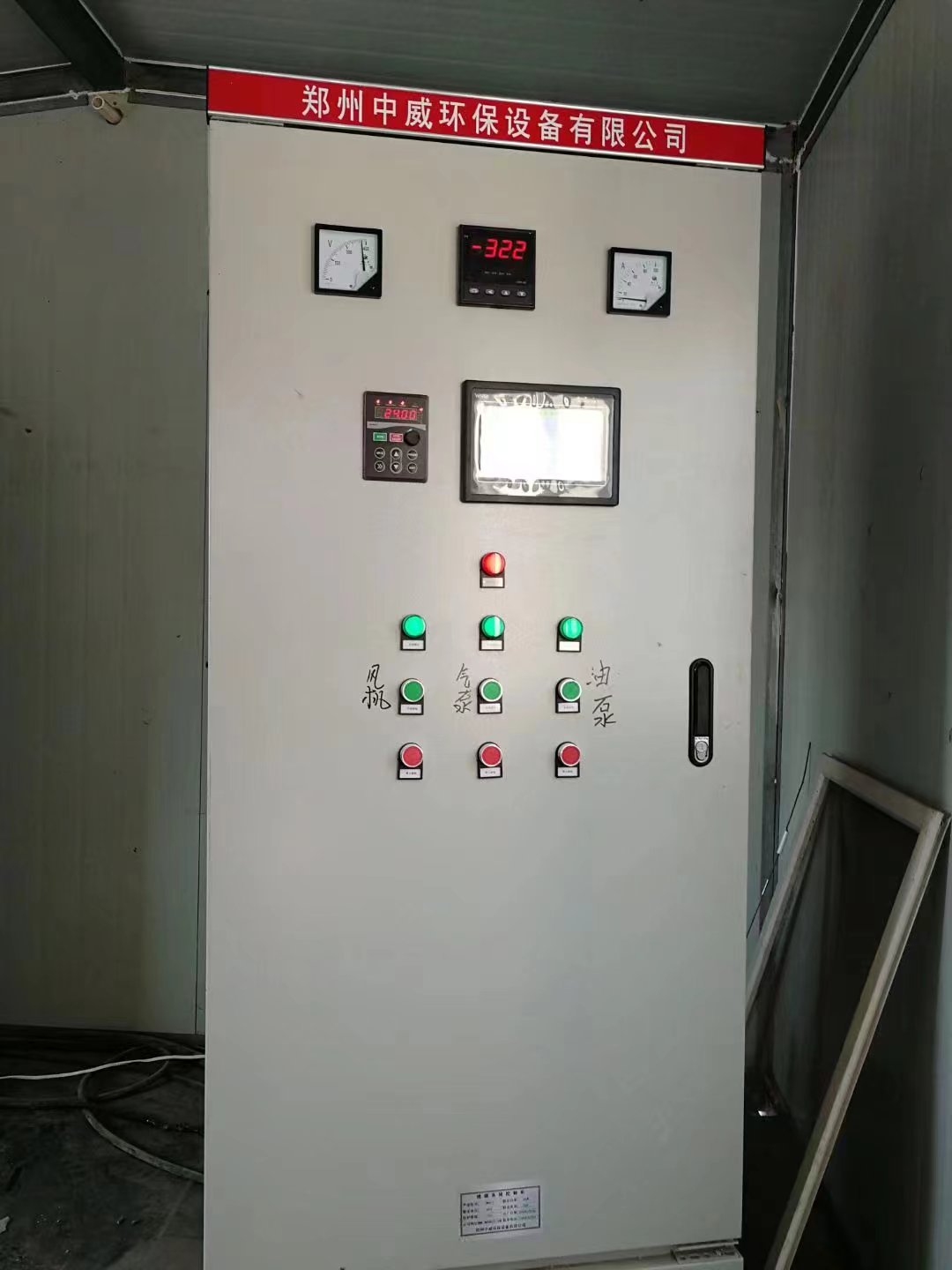

（3）油泵控制部分和风机变频控制部分集中为一台控制柜，置于控制室，便于操作；

（4）集中控制柜采集燃烧器运行状态点、各风机运行频率、各油泵运行状态，预留远程对接干接点，便于中控系统对接。

（5）风机、油泵预留远程启动点，可选择就地、远程两种方式进行启动和停车。
